Especificación del G20 para 6kw
Especificación de solución de gama alta Para 6Kw Máquina de corte láser QY es serio acerca de una cosa: hacer mejor máquina de corte de metal para los clientes Nuestras ventajas de la máquina Hy-Intelligence: la producción actual se puede interrumpir en cualquier momento e intercalar en la producción de otros dibujos. tú...
Introducción del producto
Solución de alta gama
Especificación para máquina de corte láser de 6 Kw
QY se toma en serio una cosa:
haciendo una mejor máquina de corte de metal para los clientes
(一）、Colocación eléctrica principal | ||
Nombre de pieza & Descripciones | comentario | |
| 1 | IPG（Alemán） | Marca alemana |
| 2 | PrecitecEnfoque automático | Marca alemana |
| 3 | Shimpo | Japón |
| 4 | Protección contra sobreflujo, estabilidad de temperatura ± 0,5°C, máquina verde refrigerada por agua de dos ciclos, control de evaporación de titanio frío | Wuhan, China |
| 5 | ROR,Rack&Piñón, Tipo de bisel | Marca alemana |
| 6 | Holawin | Taiwánmarca |
| 7 | Schneider | Marca Francia |
| 8 | Airtec | Taiwán |
| 9 | Precisión ±0,1 mm | China |
| 10 | Control industrial | EVOC, Taiwán |
| 11 | Ethercatmotor | Yaskawa, Japón |
| 12 | Motor Ethercat, doble conducción | Yaskawa, Japón |
| 13 | Motor Ethercat | Yaskawa o Fuji, Japón |
| 14 | Schneider | Marca Francia |
| 15 | Controlador: FScut8000 (apoyar el idioma inglés, archivoformiato.dxf, PLT, Gerber, IA y así sucesivamente) Software de corte:Hipro | AmigaChina |
| 16 | CipNest procesamiento de dibujo, anidamiento, generación de trayectorias de herramienta y transmisión remota de tareasetc | AmigaChina |
| 17 | Hacer mesa estrictamente con endurecimiento, templado y tratamiento de recocido para garantizar que no haya deformaciónen 20 años de producción | QY, China |
Parámetro técnico | ||
| 1 | Longitud de onda láser | 1070nm |
| 2 | Potencia máxima | 6000W |
| 3 | Aceleración máxima | 1.5G |
| 4 | Consumo de energía | 35Kw |
| 5 | Velocidad máxima | Velocidad del eje único ≤120m/min
Velocidad compleja ≤160m/min |
| 6 | Min Linewidth | 0,15 mm (para materiales con espesor inferior a 0,4 mm), depende del espesor de la hoja |
| 7 | Grosor de corte | EM: máx. 25mm, producción 25mm;
SS: máx. 20mm, producción 16mm; |
| 8 | Dimensión de corte | Mesa de intercambio con cubierta de protección completa
1500 * 3000mm
2500 * 6000mm
2500 * 8000mm |
| 9 | Precisión mecánica de la mesa de corte： ±0,05 mm | |
| 10 | X,Y Precisión de posicionamiento repetido： ±0,03 mm | |
| 11 | Fuente de alimentación: Cables Trifásicos 5 AC 380V±5%，50Hz/60HZ±1% | |
  | Sala de aire acondicionado:
con todas las piezas eléctricas y fuente láser en su interior,
Aislamiento térmico、Aislamiento del polvo、Prueba de fuego
que mantendrá la máquina funcionando establemente incluso 24 horas continuaron trabajando, y prolongar la vida útil de la electricidadpartes | |
   | Sistema de control de monitores
Por el bien de la seguridad del operador
cada área de la esquina muerta se puede monitorear durante el corte oportuno, el proceso puede ser controlado.
| |
 | Sistema de control remoto WIFI
Transmisión rápida: fácilmente desde el PC de oficina a la máquina de corte, ahorra tiempo
Al reducir el portador medio, el riesgo de virus se reducirá
Conveniente para el servicio postventa | |
hay puertas de solapa (2 cada metro) para abrir automáticamente
en posición de movimiento de pórtico
|

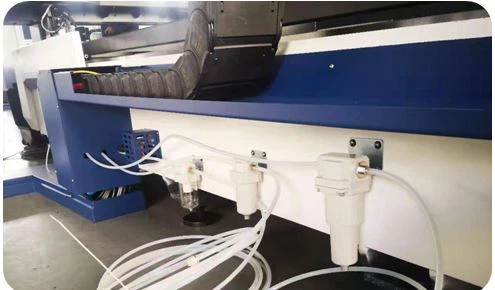

Contr de gas de tres vías SeparadoS O2, N2 y aire |
Sin deformación en 20 años de producción El principalmarcoadopta un haz de pórtico estructura, y lamesacama esproducido por soldado por placas de acero, y la tensión es tratamiento térmico T6, de modo que el resistencia, rigidez, aceleración de servomotor y desaceleración y control numérico sistema están muy emparejados
Sin deformación en 20 años de producción |  |
Nuestras ventajas para la máquina
 | Visión hy para la reproducción
*Reproducción visual
*Guardar material * localización rápida |
 | Hi-Aligeramiento
* perforación rápida
*sin sentido piercing |
Inteligencia Hy:
la producción actual se puede interrumpir en cualquier momento e intercalada en la producción de otros dibujos. Puedes
también cambiar las tareas de procesamiento inacabadas en cualquier momento para continuar la producción. Optimizar la producción de equipos
planificar y reducir el tiempo de inactividad de la fragmentación
Guarde automáticamente la información del punto de interrupción
Ya sea un fallo de alimentación accidental o un parón artificial del interruptor.
Para cualquier dibujo inacabado, el sistema registrará automáticamente todos los datos en el momento de la interrupción de la
dibujo. Cuando el dibujo se lee de nuevo, el estado antes de la interrupción se restaura automáticamente.
Parámetro de corte de solución de 6kw | |||||
material | espesor | gas | Velocidad(m/min) | Potencia de corte (W) | tobera |
Sra. | 1 | O2 | 8.5-10 | 900-1200 | 1.0D |
2 | 6.0-7.8 | 1000-1500 | 1.0D | ||
3 | 3.3-4.8 | 1000-3000 | 1.0D/1.2D | ||
4 | 3.3-4.0 | 3000-4200 | 1.2D | ||
5 | 3.0-3.7 | 3600-4500 | 1.2D | ||
6 | 2.7-3.5 | 3800-4500 | 1.2D | ||
8 | 2.1-2.7 | 3800-4800 | 1.2D | ||
10 | 2.0-2.4 | 4000-6000 | 1.2D | ||
12 | 1.6-2.2 | 4000-6000 | 1.2D | ||
14 | 0.9-1.5 | 6000 | 1.4D | ||
16 | 0.8-1.4 | 2300-6000 | 1.4D O 4.0D | ||
18 | 0.7-1.2 | 2500-6000 | 1.4D O 4.5D | ||
20 | 0.6-0.9 | 2600-6000 | 1.4D O 4.5D | ||
22 | 0.5-0.6 | 2800-6000 | 1.4D O 4.5D | ||
25 | 0.4-0.55 | 3300-6000 | 1.4D O 5.0D | ||
1 | N2 | 30-50 | 4000-6000 | 1.5S | |
2 | 15-20 | 4000-6000 | 1.5S O 2.0S | ||
3 | 9.0-15 | 4000-6000 | 1.5S O 2.0S | ||
4 | 7.0-10 | 5000-6000 | 2.0S O 2.5S | ||
5 | 6.0-7.5 | 5000-6000 | 2.0S O 2.5S | ||
Ss | 1 | N2 | 40-60 | 4000-6000 | 1.5S |
2 | 30-42 | 4000-6000 | 1.5S O 2.0S | ||
3 | 13.0-19.0 | 6000 | 1.5S O 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S O 2.5S | ||
5 | 6.5-8.0 | 6000 | 2.0S O 2.5S | ||
6 | 6.0-7.5 | 6000 | 2.5S | ||
8 | 3.4-4.0 | 6000 | 2.5S | ||
10 | 1.5-2.2 | 6000 | 3.0S | ||
12 | 1.3-1.8 | 6000 | 3.0S O 3.5S | ||
14 | 0.7-1.1 | 6000 | 4.0S O 4.5S | ||
16 | 0.65-0.9 | 6000 | 4.5S | ||
18 | 0.5-0.7 | 6000 | 4.5S O 5.0 | ||
20 | 0.45-0.6 | 6000 | 5.0S | ||
Ss | 8
| aire | 30-45 | 4000-6000 | 1.5S |
2 | 17-25 | 4000-6000 | 1.5S O 2.0S | ||
3 | 10.0-18.0 | 6000 | 1.5S O 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S O 2.5S | ||
5 | 6.5-8.0 | 6000 | 2.0S O 2.5S | ||
6 | 5.5-7.0 | 6000 | 2.5S | ||
8 | 2.5-3.0 | 6000 | 2.5S | ||
Ss | 10 | aire | 1.8-2.3 | 6000 | 3.0S |
12 | 1.0-1.4 | 6000 | 3.0S O 3.5S | ||
14 | 0.65-0.9 | 6000 | 4.0S O 4.5S | ||
Ss | 1 | O2 | 30-50 | 2000-3000 | 1.0D |
2 | 10.0-18.0 | 2000-3500 | 1.0D | ||
3 | 6.0-12.0 | 2000-3500 | 1.5D | ||
4 | 4.0-6.0 | 2500-4500 | 1.5D | ||
5 | 3.6-5.0 | 2500-4500 | 1.5D | ||
6 | 2.7-3.5 | 2500-4500 | 1.5D | ||
8 | 2.1-2.7 | 3000-4500 | 1.5D | ||
10 | 2.0-2.4 | 3500-5500 | 1.5D | ||
12 | 1.6-2.0 | 4000-5500 | 1.5D | ||
14 | 0.9-1.3 | 5000-6000 | 1.5D | ||
latón | 1 | N2 | 35-50 | 4000-6000 | 1.5S |
2 | 17-25 | 4000-6000 | 1.5S O 2.0S | ||
3 | 8.0-12.0 | 6000 | 1.5S O 2.0S | ||
4 | 4.8-6.0 | 6000 | 2.0S O 2.5S | ||
5 | 2.7-3.5 | 6000 | 2.0S O 2.5S | ||
6 | 1.6-2.2 | 6000 | 2.5S | ||
8 | 1.3-1.8 | 6000 | 2.5S | ||
10 | 1.1-1.5 | 6000 | 3.0S | ||
12 | 1.0-1.4 | 6000 | 3.0S O 3.5S | ||
14 | 0.55-0.7 | 6000 | 4.0S O 4.5S | ||
16 | 0.3-0.45 | 6000 | 4.5S | ||
cobre | 1 | O2 | 25-35 | 6000 | 1.5S |
2 | 12.0-18.0 | 6000 | 2.0S | ||
3 | 10.0-14.0 | 6000 | 2.5S | ||
4 | 6.0-7.5 | 6000 | 2.5S | ||
5 | 4.0-5.0 | 6000 | 2.5S | ||
8 | 1.0-1.5 | 6000 | 3.0S O 3.5S | ||
Alu | 1 | N2 | 40-60 | 4000-6000 | 1.5S |
2 | 20-30 | 4000-6000 | 1.5S O 2.0S | ||
3 | 12.0-18.0 | 6000 | 1.5S O 2.0S | ||
4 | 4.0-7.0 | 6000 | 2.0S O 2.5S | ||
5 | 2.8-4.0 | 6000 | 2.0S O 2.5S | ||
6 | 2.0-3.0 | 6000 | 2.5S | ||
Alu | 8 | N2 | 1.4-2.2 | 6000 | 2.5S |
10 | 1.2-1.7 | 6000 | 3.0S | ||
12 | 1.0-1.3 | 6000 | 3.0S O 3.5S | ||
14 | 0.6-0.8 | 6000 | 4.0S O 4.5S | ||
16 | 0.4-0.6 | 6000 | 4.5S | ||
18 | 0.3-0.5 | 6000 | 4.5S O 5.0S | ||
Paquetes de máquinas
Visita a la fábrica
 | Después del equipo de ventas |  | Departamento de producción |
Departamento de I+D
|  | Equipo de ventas |  |
ØBuscando profundo, no buscando ancho: Láser QY siempre se dedica a la máquina de corte láser lo que somos buenos
ØLos clientes son la única razón por la que existimos, crecemos juntos con nuestros clientes.
ØNo sólo estamos proporcionando productos láser, sino también soluciones de mejora de la eficiencia de la producción.
ØLo que ofrecemos son productos y servicios de alta calidad en lugar de precios bajos.
Muchas gracias por su confianza en QY, y elija QY como su socio!!!
