Especificación de tabla abierta única de 3000W
Especificación Para 3Kw Máquina de corte láser QY Laser es un fabricante dedicado a sólo máquina de corte láser de fibra para 1000W a 20000W desde 2008! QY se toma en serio una cosa: hacer mejores máquinas de corte de metal para los clientes QY Laser Factory Visitando nuestras patentes de gama de máquinas &...
Introducción del producto
Especificación para máquina de corte láser de 3 Kw
QY Laser es un fabricante dedicado sólo a la máquina de corte láser de fibra para 1000W a 20000W desde 2008!
QY se toma en serio una cosa:
haciendo mejores máquinas de corte de metal para los clientes
Visita a la fábrica de láser QY
Nuestra gama de máquinas
Patentes y derechos de propiedad intelectual

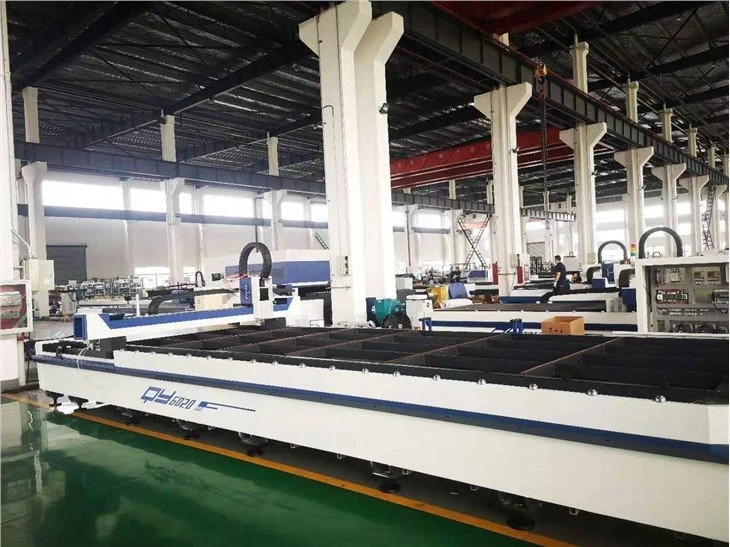

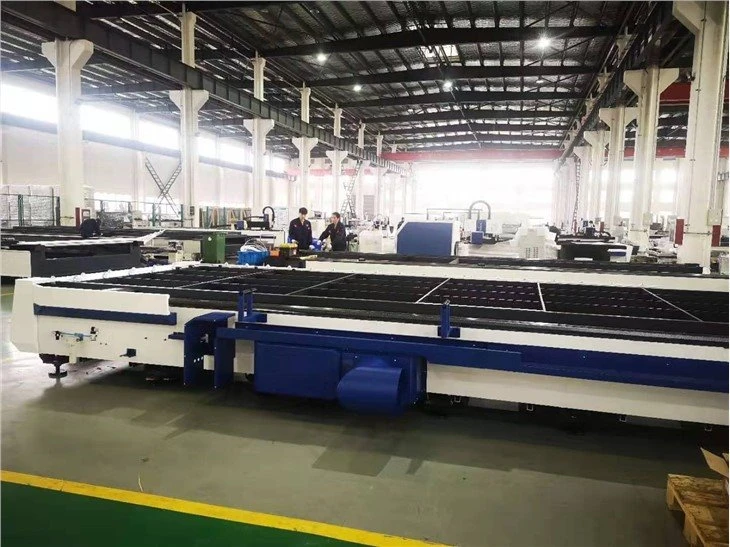

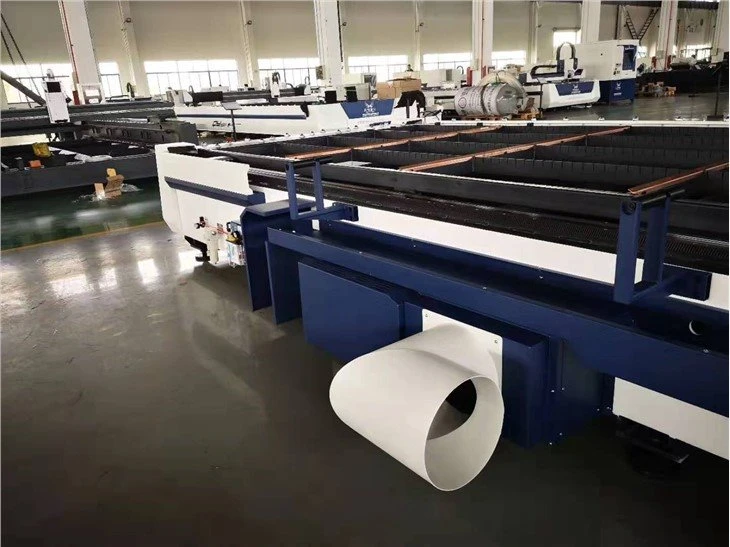

Foto de máquina HD
Nuestras ventajas para la máquina
  |
|
 | 2、Pruebas láser del interferómetro Toda la máquina probada por interferómetro, para garantizar la precisión de la máquina |
 | 3、Panel de metal de cabezal de corte *utilizar el módulo completo con un mejor rendimiento del sello y anti-polvo *alta precisión, alta estabilidad *con lubricación automática
|
Nuestras ventajas para la máquina
 | 4、Cobertura de seguridad Todos los cables entre máquinas y enfriador y láser están cubiertos Ordenado y seguro |
 | 5、Lubricación automática Mantenga la máquina funcionando bien |
 | 6、Tratamiento de templado Los marcos de mesa son tratados estrictamente por templado, asegurar máquina sin deformación en diez años
|
Muestras de corte
Con función de marcado
Parámetro técnico
(ン),Colocación eléctrica principal | ||
Nombre de pieza & Descripciones | comentario | |
láser | 3000WRaycus(Marca China) 3000W IPG (marca alemana) | opcional |
Sistema óptico | Importar diafragma de medios | Reino Unido |
Cabezal de corte | Enfoque automático de Raytool | Marca suiza |
reductor | Shimpo | Japón |
Enfriador de agua | Protección contra sobreflujo, estabilidad de temperatura ± 0,5°C, máquina verde refrigerada por agua de dos ciclos, control de evaporación de titanio frío | Wuhan, China |
Rack&Piñón | Tipo biselado : ROR | Marca alemana |
Módulo de botón | Schneider | Marca francesa |
Contactor de CA | Schneider | Marca francesa |
Válvula solenoide | Airtec | Taiwán |
Sensor automático de alta precisión | Precisión ±0,1 mm | China |
Sistema de PC | Control industrial | |
X servo eje | Fuji | Marca japón |
Servo del eje Y | Fuji de doble conducción | Marca japón |
Servo del eje Z | Fuji | Marca japón |
Válvula de gas | SMC(para O2) | Marca japón |
sistema de control | Cypcut FScut2000 (apoyar el idioma inglés, formate de archivo .dxf, PLT, Gerber, IA y así sucesivamente) | Shanghái, China |
Tarjeta de E/S | 32 puntos | China |
mesa | marco de mesa soldada de mesa, estrictamente tratado con endurecimiento, tratamiento de templado para garantizar que no haya deformación durante la producción de largo tiempo | QY, China |
Parámetro técnico | ||
1 | Longitud de onda láser | 1070n |
2 | Potencia máxima | 3000W |
3 | Aceleración máxima | 1.0G |
4 | Consumo de energía | 18Kw |
5 | Velocidad máxima de caminata | <= 86m/min="" single=""> <=120m in="" complex=""> |
6 | Min Linewidth | 0,15 mm (para materiales con espesor inferior a 0,4 mm), depende del espesor de la hoja |
7 | Grosor de corte | MS: máximo 20mm y producción en masa 18mm SS: max 12mm y producción en masa 10mm |
8 | Dimensión max.cutting | Tabla de tipo abierto único |
1500*3000, 1500*4000 2000 * 4000mm, 2000 * 6000mm | ||
9 | Precisión mecánica de la mesa de corte: ±0,05 mm | |
10 | Precisión de posicionamiento repetida: ±0,02 mm | |
11 | Fuente de alimentación: Cables Trifásicos 5 AC 380V±5%,50Hz±1% | |
Lista de parámetros de corte
material | espesor/mm | velocidad mm/s | centro de atención | presión | tobera | poder | gas |
Ss | 1 | 800 | 0 | 1.2Mpa | 2.0单 | 100% | N2 |
2 | 300 | 0.5 | 1.6Mpa | 2.0单 | |||
3 | 130 | 2 | 1.8Mpa | 2.0单 | |||
4 | 80 | 3 | 2.4Mpa | 3.0单 | |||
5 | 60 | 3.5 | 2.4Mpa | 3.0单 | |||
6 | 40 | 4 | 2.4Mpa | 4.0单 | |||
8 | 25 | 4.5 | 2.4Mpa | 4.0单 | |||
10 | 18 | 7 | 2.4Mpa | 4.0单 | |||
1 | 600 | 0 | 9bar | 1.0双 | 60% | O2 | |
2 | 160 | -4 | 8bra | 1.0双 | |||
3 | 100 | -5 | 4bar | 1.5双 | |||
4 | 80 | -4 | 4bar | 1.5双 | |||
5 | 50 | -6 | 4bar | 1.5双 | |||
6 | 30 | -6 | 1,5bar | 1.5双 | |||
8 | 20 | -6 | 0.6bar | 1.5双 | |||
10 | 15 | -6 | 0.6bar | 1.5双 | |||
12 | 12 | -6 | 0.6bar | 1.5双 | |||
latón | 1 | 400 | 1.5 | 1.2Mpa | 2.0单 | 100% | N2 |
2 | 200 | 1.5 | 1.6Mpa | 2.0单 | |||
3 | 100 | 3 | 1.6Mpa | 2.0单 | |||
4 | 60 | 3.5 | 1.8Mpa | 2.0单 | |||
5 | 40 | 3 | 1.8Mpa | 3.0单 | |||
6 | 30 | 4.5 | 2.0Mpa | 3.0单 | |||
8 | 10 | 4.5 | 2.4Mpa | 3.0单 | |||
Al. | 1 | 700 | 0 | 1.2Mpa | 2.0单 | ||
1.5 | 450 | 0 | 1.4Mpa | 2.0单 | |||
2 | 330 | 0.5 | 1.6Mpa | 2.0单 | |||
3 | 150 | 1 | 1.8Mpa | 2.0单 | |||
4 | 60 | 2 | 1.8Mpa | 3.0单 | |||
5 | 45 | 2.5 | 2.0Mpa | 3.0单 | |||
6 | 35 | 2.5 | 2.4Mpa | 3.0单 | |||
8 | 15 | 3.5 | 2.4Mpa | 3.0单 | |||
10 | 10 | 4 | 2.4Mpa | 4.0单 | |||
12 | 8 | 5 | 2.4Mpa | 4.0单 | |||
Sra. | 1 | 150 | -0.5 | 9bar | 2.0双 | 33% | O2 |
2 | 100 | -2.5 | 5bar | 2.0双 | 35% | ||
3 | 70 | -3 | 1 barra | 1.0双 | 90% | ||
4 | 55 | -3 | 1 barra | 1.0双 | 90% | ||
Sra. | 5 | 50 | -2.5 | 1 barra | 1.0双 | 60% | O2 |
6 | 40 | -3 | 1 barra | 1.0双 | 98% | ||
8 | 20 | -3 | 0.6bar | 2.0双 | 60% | ||
8 | 36 | -3 | 0.8bar | 1.2双 | 100% | ||
10 | 18 | -3 | 0.6bar | 3.0双 | 50% | ||
12 | 15 | -3 | 0.6bar | 3.0双 | 50% | ||
14 | 15 | -3 | 0.8bar | 3.0双 | 60% | ||
16 | 12 | -3 | 0.8bar | 3.0双 | 70% | ||
18 | 14 | -3.5 | 0.8bar | 4.5双 | 80% | ||
20 | 11 | -4 | 0.8bar | 4.5双 | 80% | ||
22 | 10 | -4 | 0.8bar | 4.5双 | 80% |
00mm (L 4700mm, W 4200mm)
